IsoTES® 기술
정온 출력을 구현하는 혁신적인 단일 탱크 열에너지 저장 시스템
IsoTES®란?
등온 열에너지 저장
IsoTES®는 기존 2탱크 시스템과 달리 전체 방전 주기 동안 정온 출력을 제공하는 단일 탱크 열에너지 저장 시스템입니다.
정온 출력
방전 전 과정에서 일정한 출력 온도 유지
단일 탱크
별도의 고온 및 저온 탱크 불필요
고효율
최소 열손실로 95% 이상의 왕복 효율
열 피스톤
혁신적인 열 성층화 메커니즘
작동 원리
열 피스톤 효과
IsoTES®는 동적 열 피스톤 기술을 통해 단일 탱크에서 정온 출력을 구현합니다.
셀 구조
탱크가 여러 셀로 분할되어 내부 온도 분포를 정밀하게 제어합니다.
계단식 분포
뚜렷한 열 영역이 유지되어 고온 및 저온 영역 사이에 명확한 경계를 생성합니다.
동적 피스톤 작용
충방전 중 성층화 경계가 피스톤처럼 이동하여 정온 열을 밀어냅니다.
IsoTES® 유형
다양한 응용을 위한 세 가지 구성

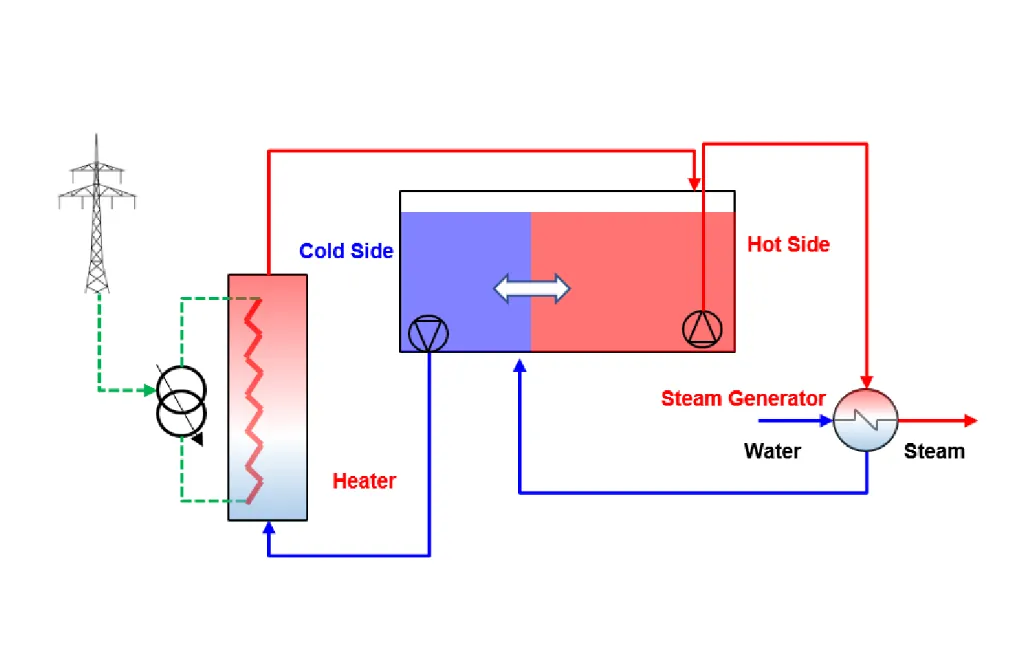

HTS
IsoTES®수평 열 성층화
탱크와 열교환기 사이의 외부 순환 루프를 사용합니다. 열 피스톤은 충전 깊이에 따라 수평으로 이동합니다.
자세히 보기

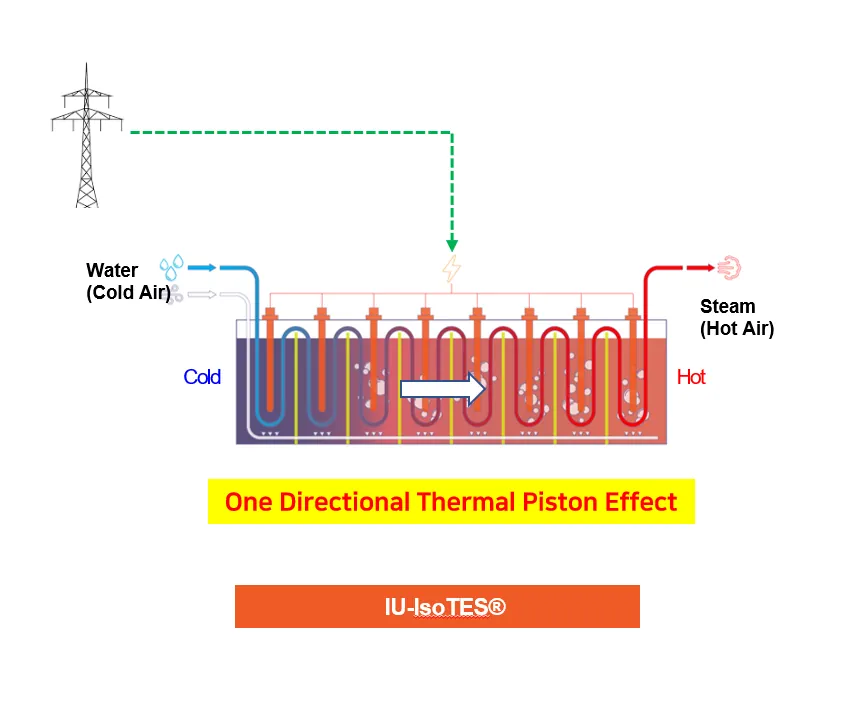

IU
IsoTES®내부 통합형
열전달 파이프, 히터, 버블링 라인 등 모든 구성 요소를 탱크 내부에 통합합니다. TESM 고화 위험이 없습니다.
자세히 보기

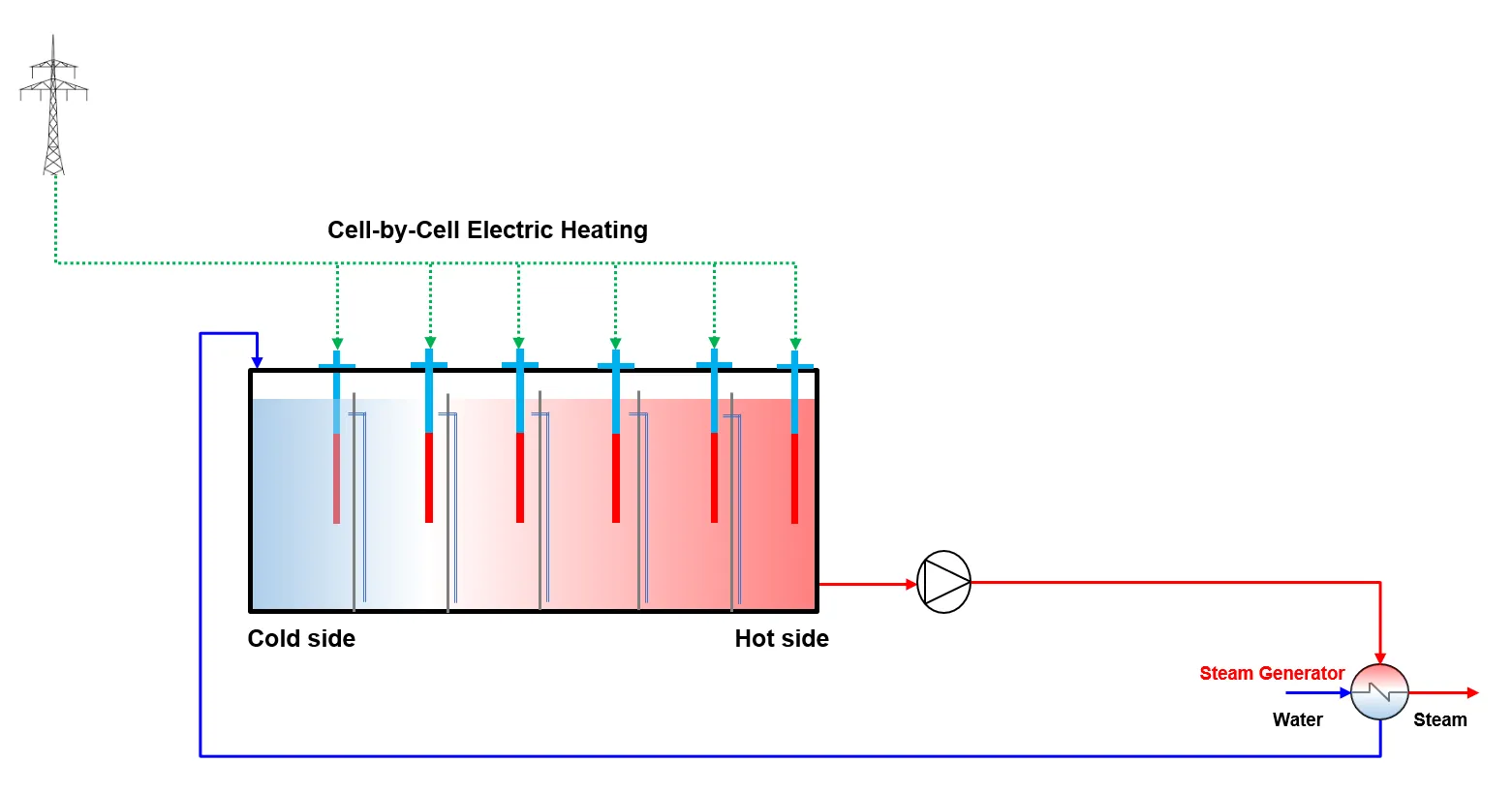

Hybrid
IsoTES®HTS + IU 결합
충전을 위한 내부 히터와 방전을 위한 외부 순환을 결합합니다. 대규모 응용에 효과적입니다.
자세히 보기TESM
열에너지 저장 물질
IsoTES®는 작동 온도 범위 내에서 액체 상태를 유지하는 다양한 열에너지 저장 물질(TESM)을 사용하여 효율적인 열 성층화를 구현합니다.
물
0-100°C
글리콜/글리세롤
100-250°C
질산 용융염
250-550°C
염화물 용융염
550-800°C
충방전
유연한 에너지 입출력
충전 에너지
IsoTES®는 다양한 형태의 에너지 입력을 수용합니다:
방전 에너지
다양한 형태의 정온 출력:
외부 방식
탱크 외부의 열교환기가 순환되는 TESM을 통해 에너지를 전달
내부 방식
내부 구성 요소(히터, HTP)가 탱크 내부에서 에너지 전달을 처리
표준/맞춤형
유연한 배치 옵션

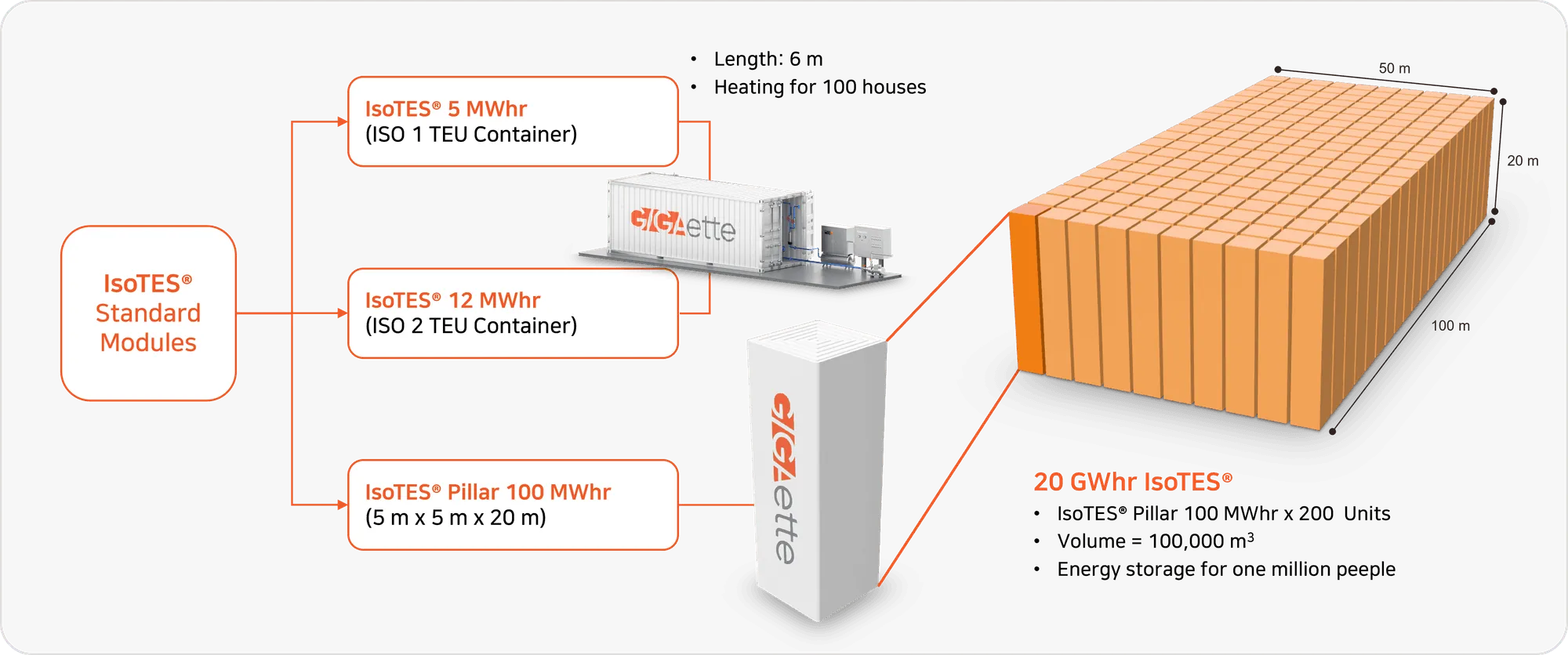

표준 모듈
빠른 배치를 위한 사전 설계 모듈:
맞춤형 설계
특정 요구사항에 맞춘 솔루션:
- ● 맞춤형 용량 설계
- ● 응용 분야별 TESM 선택
- ● 인프라 통합
